汽車卸胎器的設計與仿真

文件大小： 39.47 MB
下載次數：
文件評級：
更新時間：2015-12-30
發 布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

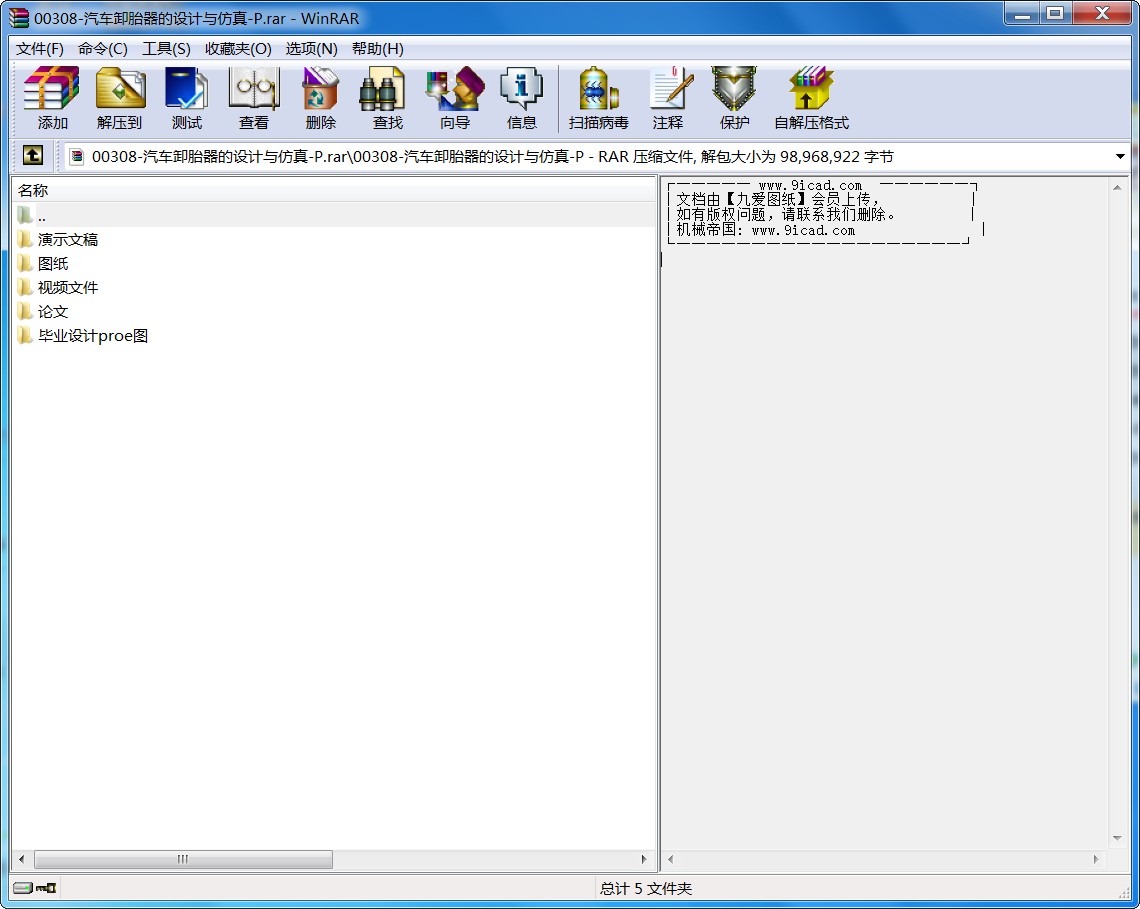

00308-汽車卸胎器的設計與仿真-P.rar
摘要

隨著市場經濟的不斷發展，工程機械市場的需求不斷增大，從而配套的機器維修產品也急切需要得到創新和改進。許多工程機械像卡車、載重車、各類軍車、集裝箱卡車、槽車、大客車、礦車、自卸車、拖拉機、各種專用車輛在野外作業是很容易出現故障的，其中一些故障像輪胎破裂和螺母松動這樣的情況，就需要馬上對此機械進行維修，但是請專門的服務人員來維修又有諸多不便，為了滿足市場的需求，本課題研究的是一種能夠快速擰松（緊）螺母的增力機構——行星式卸胎器。本文在分析比較多種常見的增力機構的優缺點后而改進一種增力機構（行星輪系增力機構）而成的。該機構采用的是行星輪系結構，體形小巧，效率高，攜帶方便，傳遞功率范圍大等優點，具有很好的實用性，可以很方便為每個用戶的車上配備一個，特別是廣大農村地區，這些地方的車輛很少會去專門的服務機構進行保養，由于農村路況惡劣，農用車在路上顛簸使得車子螺母很容易松動，從而導致種種故障，卸胎器就能在這些故障當中起到一定的作用，可以說這里的市場是很廣闊的。隨著人們對行星傳動技術進一步完善，這方面的應用前景更加廣泛。本文對傳動路線的選擇及結構設計校核進行了詳細的計算說明，并利用pro/E完成了虛擬樣機的設計。隨后通過原理仿真對其合理性與可行性進行了驗證，取得了良好的效果。

關鍵詞：增力機構：行星機構；維修工具

ABSTRACT

With the continuous development of market economy, the demand for construction machinery market is increasing, thus supporting the machine maintenance products also urgently needs to be innovation and improvement. Many construction machinery such as trucks, trucks, all types of military vehicles, container trucks, tankers, buses, harvesters, dump trucks, tractors, all kinds of special vehicles operating in the field is prone to failure, some failures such as tire burst and the nut loose such a situation, you need to quickly repair this machine, but please maintain a dedicated staff to have a lot of inconvenience, in order to meet market demand, the research is a way to quickly loosen (tighten) the nut The increasing power of institutions - Planetary tire unloading device. Based on the analysis and comparison of several common strengths and weaknesses of institutions by force and to improve upon a force increasing mechanism (planetary gear Force organizations) made. The agency uses a planetary gear structure, body size, high efficiency, easy to carry, transmission power range, etc., has good practicability, it is easy for each user equipped with a car, especially in the rural region, where the vehicles rarely go to a special service for maintenance, as poor rural roads, agricultural vehicles on the road bumps make the car very easy to loose nuts, leading to all kinds of failure, tire disposal device which can play in these failures a role, can be said that the market here is very broad. With further improvement of the planetary transmission technology, prospects in this area more widely. In this paper, the choice of transmission line and the structural design of a detailed calculation of check instructions and to use pro / E completed the design of the virtual prototype. Then adopted the principle of rationality and feasibility of their simulation was validated and achieved good results.

Key words : Force Agency；Planet institutions；Maintenance tools
目錄

1 緒論 1
1.1. 引言 1
1.2. 國內發展概況 1
1.2.1.研究現狀及典型機構 1
1.2.2.存在的問題 2
2 卸胎器的原理 3
2.1卸胎器的簡介 3
2.2卸胎器的傳動原理 3
2.2.1 機構原理 3
2.2.2 機構三維圖拆分結構 4
3 傳動系統的方案設計 5
3.1 傳動方案的分析與擬定 5
3.1.1 對傳動方案的要求 5
3.1.2 擬定傳動方案 5
3.2 輪胎拆裝增力扳手 5
3.3 低速級設計計算 6
3.3.1 齒數的選擇 6
3.3.2 初步計算齒輪的主要參數 6
3.3.3 幾何尺寸的計算 9
3.3.4 重合度的設計計算 10
3.3.5 嚙合效率的計算 10
3.3.6 齒面疲勞強度校核 11
3.4 第二級設計計算 15
3.4.1 力學計算 15
3.4.2 齒輪的幾何尺寸計算結果如下 15
3.4.3 重合度計算 15
3.4.4 嚙合效率的計算 16
3.4.5 齒面疲勞強度校核 16
3.5 高速級傳功的設計計算 19
4 行星齒輪傳動主要構建設計與計算 20
4.1 齒輪傳動的結構設計計算 20
4.1.1 太陽輪 20
4.1.2 內齒輪 20
5 主要零件的技術條件 24
5.1 齒輪精度及技術條件 24
5.1.1精度等級 24
5.1.2 對行星輪的要求 24
5.2 行星架及其他主要零件的精度和技術要求 24
5.2.1中心距的極限偏差 24
5.2.2 相鄰行星輪軸孔弦距相對誤差 24
5.2.3 其他主要零件的精度要求及技術要求 25
5.3 主要零件的材料和熱出爐要求 25
5.3.1齒輪材料和熱處理要求 25
5.3.2 其他零件的材料和熱處理 25
6 機構裝配與運動仿真 26
6.1 機構裝配與運動仿真概述 26
6.2 卸胎器的機構裝配 26
6.2.1 設置工作目錄 26
6.2.2 新建裝配文件 26
6.2.3 裝配第一，二，三級行星機構 27
6.2.4 內齒輪的裝配 29
6.2.5 總裝配體的裝配 31
6.3 機構運動仿真 34
6.3.1 仿真基本流程 34
6.3.2 定義齒輪副連接 34
6.3.4 定義輸入轉矩 35
6.3.5 定義驅動器 36
6.3.6 運動仿真 36
6.3.7 測量 38
7 使用說明書 39
7.1 簡介 39
7.2 特點 39
7.2 部件組成 39
7.3 使用說明 40
7.4 主要參數 40
7.5 注意事項 40
8 總結與展望 42
參考文獻 43
致謝 44 ...
