PC-直徑800X800錘式破碎機設計
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-

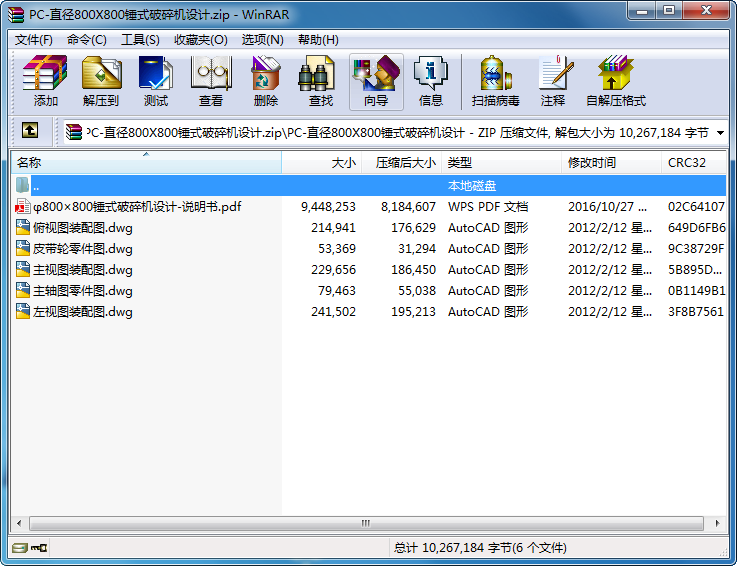

- PC-直徑800X800錘式破碎機設計.zip
本次設計的是單轉子、多排錘、不可逆式錘式破碎機，型號為pc- 800 00錘式破碎機的，由機殼、轉子、蓖條、打擊板、錘頭、支架、襯板等組成。
1. 機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。
2. 轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6 8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。
3. 主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。
4. 打擊板有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。
5. 錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當的錘頭質量。要破碎中等硬度的物料，可以采用如圖3-1所示的形狀。 錘頭用高碳鋼鑄造或鍛造，也可用高錳鋼鑄造。為了提高耐磨性，有的錘頭表面涂上一層硬質合金，有的采用高鉻鑄鐵。
6. 蓖條的排列形式是與錘頭的運動方向垂直的。與轉子的回轉半徑有一定的間隙的圓弧狀，合格的產品通過蓖縫排出。其斷面形狀為梯形，常用錳鋼鑄成。蓖條多為一組尺寸相等的鋼條。安裝時，插入蓖條架上的凹槽，兩蓖條之間用墊片隔開。截面形狀用梯形。
7. 蓖條和錘頭間隙用凸輪裝置調整（通過棘輪帶動凸輪）。
8. 給定的原始數據是：
（1） 破碎能力為20到30噸。
（2） 破碎機轉子的轉速在900和1100之間。
（3） 破碎機的最大物料給料粒度為：小于150。
（4） 破碎機的最大排料粒度不能超過：10。
（5） 破碎機的物料容許濕度小于9%。
（6 破碎機的破碎程度為：中、細。
（7） 破碎機的應用場所是：水泥廠、選煤廠、火力電廠等。
（8） 破碎機的破碎對象是：石灰石、煤塊、焦碳、石膏等軟物料。 ...
PC-直徑800X800錘式破碎機設計_下載(zip格式) 成套圖紙
